隨著中國經濟的持續高速增長,幕墻行業也得到了快速的發展。一些新材料、新技術被大量地應用在幕墻設計中,使幕墻建筑變得越來越高,形式也出現多樣化。
這個叫羥基封端聚二甲基硅氧烷的成分在硅酮密封膠中起主要作用,其具有良好的抗紫外線能力,并且其還具有優異的高彈性。因此在建筑幕墻上得到了廣泛的應用。
硅酮密封膠在建筑幕墻上主要利用到它的高彈性。當接縫的位移出現變化時,它可以承受由于接縫尺寸的變化而帶來的應力變化;同時還能夠保持連接縫良好的氣密性和水密性等。如果硅酮密封膠出現脆化問題,失去了它的高彈性,將會對幕墻的安全性造成極大的隱患。
硅酮密封膠與其他種類的密封膠相比,特點是具有優異的耐紫外老化和耐氣候老化性能,成為建筑幕墻、門窗和中空玻璃用密封膠的選擇。市面上的硅酮密封膠,質量、價格參差不齊,有些非常便宜,價格只有同類知名品牌產品的一半,甚至更低,但對用戶來說,使用這些低廉的產品真的便宜嗎?
由于二甲基硅油的價格比較高,隨著密封膠行業市場競爭的激烈化,一些廠家為了降低成本,從增塑劑入手,白油作為增塑劑時不僅可以增加硅酮密封膠的光澤度,還可以提高硅酮密封膠的擠出速度,在成本上比用二甲基硅油作為增塑劑的硅酮密封膠的價格低。
但是白油是由小分子的飽和烷烴類的組成,分子量比較低,容易揮發。就起不到增塑劑的作用,結果造成硅酮密封膠硬度急劇增加,嚴重時會脆化,甚至產生開裂現象。白油如果滲入到丁基密封膠中,還會引起丁基密封膠的溶解,嚴重時會造成流油現象。石材幕墻中如果使用了含有白油的硅酮密封膠,還會造成石材幕墻的污染。
硅酮密封膠質量的好壞是與原材料的質量、配方組成、生產工藝、質量管控體系等多方面因素有關。接下來小編將主要從硅酮密封膠的配方組成方面給大家分析一下硅酮密封膠的成本與性能的相互關系,讓大家擦亮眼睛,選對硅酮密封膠!

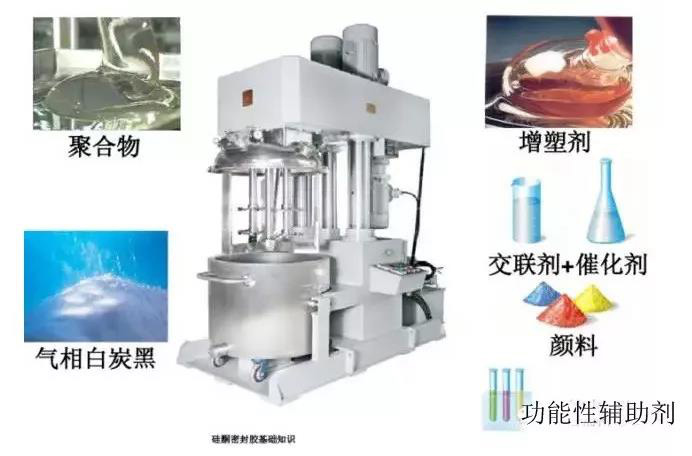

硅酮密封膠主要由有機硅基礎聚合物、填料和助劑三部分組成,在這三種原材料中,有機硅基礎聚合物價格高,同時在合理的硅酮密封膠配方中含量也最高,因此其成本常常占整個硅酮膠原材料成本的75%以上。

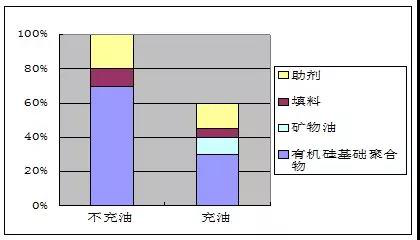

質量優良的硅酮密封膠產品中有機硅基礎聚合物含量可達到50%,甚至更高;但部分生產廠家只考慮到成本而不顧性能,為了降低密封膠的成本,通常的做法是增加低價填料的用量、填充白油,進而大幅降低有機硅基礎聚合物的含量。市面上部分流通的硅酮密封膠產品中有機硅基礎聚合物含量甚至不到20%。
從表面上看,這些低成本的“充白油膠”與不充白油的硅酮密封膠無太大區別。部分產品甚至做得外觀很好,很光亮,固化速度也快,初期固化力學性能也好。但隨著使用時間的延長,“充白油膠”與不充白油的硅酮密封膠差異逐漸顯現。

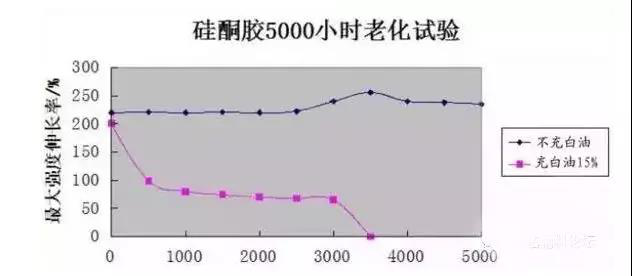

兩種硅酮密封膠分別進行5000h紫外老化試驗的對比,填充15%礦物油的硅酮密封膠,在進行5000小時老化試驗之前,強度伸長率與不充油的硅酮密封膠幾乎無差異。但老化500小時后,其性能就出現了明顯差異,“充白油膠”彈性急劇下降,膠體變硬,失去彈性;老化3500小時后,出現了嚴重脫膠的情況。而不充白油的硅酮密封膠經過5000小時老化試驗后,性能依然保持不變。
目前市面上充斥著大量劣質的充白油硅酮膠產品,它們通常以低價吸引用戶,剛開始使用時也看不出問題,但是幾個月到半年以后,這些產品的問題就會逐漸暴露出來,出現開裂、粉化、硬化、滲油等一系列問題,直接給用戶帶來嚴重的質量問題甚至安全隱患。這些以犧牲產品質量和使用性能為代價的低價“硅酮膠”,你會選用嗎?
因此,含有白油的硅酮結構密封膠在工程上使用會造成幕墻的失效,不僅影響到幕墻的美觀,還降低了幕墻的節能保溫效果。高層建筑幕墻上如果密封膠發生問題,造成玻璃板塊脫粘,還會對下面行人的人身安全造成極大地隱患。 希望能夠提高對硅酮密封膠的檢測要求,解決當前國內硅酮密封膠市場上出現的問題。
佛山市速美奧裝飾材料有限公司成立于2013年,隸屬于速美奧建材旗下子公司,總部位于建材之都佛山。是一家主要生產膠粘劑系列產品及代理銷售國內外知名膠粘劑、幕墻五金配件等品牌產品的公司。公司主營硅酮密封膠、環氧結構膠、氯丁膠、云石膠、干掛膠、發泡膠、免釘膠、門窗配件、幕墻配件等建筑裝飾材料。公司從澳大利亞引進的先進生產技術、采用獨特的配方以及德式生產工藝,自行研發生產出獨有的硅酮密封膠,69工藝膠,PM干掛結構膠, 已經得到廣大客戶一致認可!公司以“品質、服務、薄利、共贏”為宗旨,以“用心做好膠”為理念,極力將“速美奧”打造成國內建筑膠粘劑領域優秀品牌。
